Hűtőközeg-szűrő-szárítók: kiválasztása, elhelyezése és karbantartása a megbízható HVAC-teljesítmény érdekében

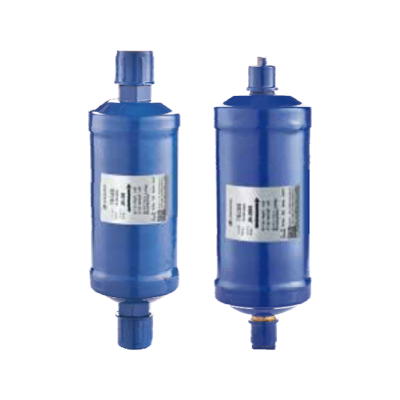

HVAC hűtőközeg szűrő szárító méretezési útmutató

Miért fontos a méretezés messze túl azon, hogy „elfér-e?”

A megfelelő szűrő-szárítóméret kiválasztása nem csupán csomagolási döntés; közvetlenül befolyásolja a rendszer stabilitását, a kompresszor élettartamát és az energiahatékonyságot. A túl kicsi egység gyorsan telítődhet, így a savak, az iszap és a nedvesség már jóval azelőtt keringhet, mielőtt a berendezés elérné a várt szervizintervallumát. Ezzel szemben az önkényesen túlméretezett egység szükségtelen nyomásesést idézhet elő, alacsony terhelésnél olajvisszavezetési problémákat okozhat, és megnehezítheti az evakuálást. Folyadékvezetékekben a túlzott nyomásesés csökkenti a nettó pozitív szívóerőt a tágulási eszköznél, ami villogást, kiégett párologtatókat és előre nem látható túlmelegedést okoz. A szívóvezetékekben (ideiglenesen tisztításhoz vagy speciális szolgáltatáshoz használva) a nem megfelelő méret növelheti a nyomásesést és növelheti a kompressziós arányt, ami rontja a kapacitást és megemeli a kibocsátási hőmérsékletet. A legjobb gyakorlat a szennyezőanyag-kapacitás, a tervezett tömegáramnál megengedett nyomásesés és a hűtőközeg viszkozitási jellemzőinek egyensúlyban tartása, szem előtt tartva, hogy a keverékek és a nagyobb nyomású hűtőközegek másképpen viselkednek, mint a hagyományos folyadékok.

Alapszabályok, amelyeket még ellenőrizni kell

A gyors becslések érdekében sok technikus korrelálja a szárító méretét a berendezés űrtartalmával, majd a választást a gyártó áramlási/nyomásesési görbéi alapján ellenőrzi. Általános megközelítésként válasszon olyan folyadékvezetékes szárítót, amelynek névleges áramlása a hűtőközeg és a kondenzációs hőmérsékleten elfogadható nyomásesést eredményez – gyakran a bar töredéke (vagy néhány psi) alá tervezve. A szennyezőanyag-kapacitásnak meg kell felelnie a telepítési forgatókönyvnek: a tiszta csővezetékeken lévő új berendezések kompakt egységeket használhatnak, míg az utólagos felszerelések, a kiégések vagy a hosszú építés során környezeti hatásoknak kitett rendszerek a nagyobb térfogatok és a nagyobb nedvszívó tömeg előnyeit élvezik. Mérje meg az olaj típusát és keverhetőségét is; A POE olajok gyorsan felszívják a nedvességet, ezért a maradék nedvesség szabályozása elengedhetetlen, különösen a HFC/HFO keverékeknél. Mindig egyeztesse az ökölszabályokat a hűtőközeg és a hőmérséklet-tartomány specifikus diagramadataival, amelyet a szolgáltatás során elvár.

Működött példa és összehasonlítás szavakban

Képzeljen el egy 5 tonnás osztott rendszert, amely közös nagynyomású hűtőközeget használ. Ha nagyon kicsi folyadékvezetékes szárítót választ, akkor a szekrényt rendben tarthatja, de valószínűleg a tervezett tömegáramnál viszonylag nagyobb nyomásesést fog tapasztalni. Ha összehasonlítunk egy közepes méretű patront az alulméretezettel, a közepes méretű opció általában csökkenti a nyomásesést névleges tonnatartalom mellett, miközben több szárítóanyagot kínál, így tovább marad hatékony a korai betörés során. A túlméretezett ipari tartályokhoz képest a közepes méretű egység általában elkerüli a felesleges térfogatot, és csökkenti az olajlerakódás kockázatát részterhelés esetén. Így a „jobb középső” választás egyensúlyba hozza az áramlást és a kapacitást, miközben megőrzi a stabil túlhűtést a tágulási eszköznél.

Szemléltető kiválasztási táblázat (ellenőrizze a gyártó adataival)

Gyakori méretezési buktatók, amelyeket el kell kerülni

• Figyelmen kívül hagyja a hűtőközeg-specifikus áramlási adatokat, és csak az „űrtartalom-címkékre” hagyatkozik.
• Felejtsd el a szerelvények és szelepek additív hatását a nyomásesés értékelésekor.
• Ugyanazt a méretet használja a kezdeti tisztításhoz és az állandó szervizeléshez, újraértékelés nélkül.
• A gyanús rendszereken a szárítócsere utáni második evakuálás kihagyása.

szűrő szárító hőszivattyús rendszerekhez

A kétirányú áramlás megváltoztatja a követelményeket

A hőszivattyúk megfordítják a hűtőközeg áramlását, ezért a körben maradni kívánt szűrőszárítókat kétirányú működésre kell tervezni, vagy visszacsapó szelepekkel kell párosítani, amelyek biztosítják a megfelelő áramlást a magon keresztül. A hagyományos egyirányú folyadékvezetékes szárító működhet hűtésben, de fűtési üzemmódban nem szándékos korlátozássá válhat, vagy akár a hurok rossz részében is felfoghatja a szennyeződéseket. A kétáramú modellek ezt azáltal enyhítik, hogy közel szimmetrikus áramlási utat mutatnak be a szárítóágyon és a szűrőkön. Az egyirányú egységekhez képest a kétáramú kialakítás csökkenti a nyomásesés kiugrásának kockázatát a leolvasztás során, és minimalizálja az olajvisszaáramlási zavarokat, amikor az irányváltó szelep működik. Mivel a leolvasztás forró gázt küld szokatlan utakon, a szárító hőállósága és a képernyő támogatása különösen fontossá válik a média migrációjának megakadályozása érdekében.

Elhelyezés irányváltó szelepek és visszacsapó szelepek körül

A mérőeszközök mindkét üzemmódban történő védelme érdekében a technikusok gyakran egy kétáramú szárítót helyeznek el a vezetékben, amely minden üzemállapotban folyadékként működik, ami első pillantásra nem mindig nyilvánvaló. A csomagolt hőszivattyúkban a stratégiai elhelyezés a beltéri hőcserélő kimenete vagy a kültéri hőcserélő kimenet közelében attól függ, hogy a folyadékvezeték hol helyezkedik el fűtés és hűtés közben. Ha visszacsapó szelepeket használnak a kívánt irányú áramlás kényszerítésére egy szabványos szárítón keresztül, ellenőrizze a szelep Cv értékét és a repedési nyomást, hogy a kombinált szerelvény ne okozzon túlzott nyomásesést. Ha összehasonlítja a valódi kétáramú szerelvényt egy visszacsapószelepes megoldással, a kétáramú opció általában egyszerűbb csőrendszert, kevesebb szivárgási csatlakozást és könnyebb diagnosztikát kínál, míg a megoldás vonzó lehet, ha korlátozott a készlet, de gondos üzembe helyezést igényel.

Szolgáltatási gyakorlatok a szezonális megbízhatóság érdekében

A hőszivattyúk több üzemmódváltást és hosszabb éves működési időt tapasztalnak, mint a csak hűtéssel működő rendszerek, így a szárítóanyag kapacitása és a képernyő robusztussága számít. A szezonális ellenőrzések során ellenőrizze, hogy a szárító nem melegszik-e fel a leolvasztás során, figyeljen a média mozgására utaló zajokra, és ellenőrizze, hogy mindkét irányban stabil túlhűtés. Ha kiégés vagy nedvesség történik, szereljen fel ideiglenes szívóvezeték-tisztító szárítókat a savak és részecskék felfogására, majd távolítsa el vagy cserélje ki őket, ha a savtesztek semlegesek és a nyomásesés a célértéken belül van. Ahhoz képest, hogy a szívótisztító szárítót korlátlan ideig a helyén hagyják, a regenerálás utáni eltávolítása megőrzi a hatékonyságot és megakadályozza az indokolatlan szívónyomás-veszteséget.

Hőszivattyú szempontok táblázata

• Az elhelyezés megkezdése előtt győződjön meg arról, hogy melyik vonal folyékony minden üzemmódban.
• Dokumentálja az alapvonali nyomásesést a szárítóban a fűtés és a hűtés során.
• Bármilyen javítás után ellenőrizze a leolvasztás teljesítményét, miközben figyeli a túlhűtést és a túlmelegedést.

cserélhető mag hűtőközeg szűrő szárító vs lezárt

Szervizelhetőség és életciklus-perspektíva

A cserélhető maghéjú héjak és a zárt patronszárítók egyaránt eltávolítják a savat, a nedvességet és a részecskéket, ugyanakkor különböző életciklus-problémákat oldanak meg. A lezárt patronok kompaktak, költséghatékonyak, és ideálisak ott, ahol szűk a hely és szerény a szennyeződés kockázata. Amikor a munka gyakori tisztítást igényel – a kompresszor kiégése után, szakaszos utólagos felszerelések során, vagy nagy rendszerekben, ahol gyakori a hegesztési salak és az oxidok – a cserélhető maghéj lehetővé teszi a hordozóanyag cseréjét anélkül, hogy elvágná a vezetéket. Tiszta szolgáltatási szempontból a héj megközelítés csökkenti az állásidőt az egymást követő tisztítások során, és korlátozza a szomszédos alkatrészek ismételt felmelegedését. A zárt patronokhoz képest a maghéjak lehetővé teszik a magkeverék testreszabását is (nagy savkapacitás, nagy részecsketartalmú vagy kiegyensúlyozott). A kompromisszum a kezdeti költség, a hely és a fegyelem, amely szükséges ahhoz, hogy tiszta magcserét hajtsanak végre anélkül, hogy új szennyeződéseket kellene bevinni.

Kapacitás, nyomásesés és kockázatkezelés

Egy adott csatlakozási méretnél a héjak jellemzően nagyobb mennyiségű hordozót fogadnak be, ami nagyobb szennyeződés- és nedvességkapacitást és gyakran kisebb nyomásesést eredményez. Ez az előny nő a rendetlen rendszerekben, hosszú csövekkel és több tartozékkal. A zárt patronok azonban olyan kis berendezésekben ragyognak, ahol minden könyök számít, és a nyomásesés a megfelelő méretű patronon keresztül teljesen elfogadható. A lezárt egységet a maghéjjal összehasonlítva, azonos áramlás mellett, a héj általában hosszabb tisztítási ablakot biztosít, és a nyomásesés fokozatosabb növekedését a terhelés során. Ezzel szemben a lezárt kazetták leegyszerűsítik a készletezést, és csökkentik a nem megfelelő magválasztás esélyét, ami a teljesítmény-eltolódás rejtett forrása lehet összetett üzemekben.

Eljárási fegyelem az alapvető változások során

A mag cseréjekor szigetelje le a szakaszt, szükség szerint gyűjtse vissza a hűtőközeget, és kövesse a steril munkafolyamatot: zárja le a kupakokat, törölje le az ülőfelületeket, és kerülje a szöszös kendőket. Az összeszerelés után végezzen mély evakuálást és egy állóvákuum-tesztet a tömörség és az alacsony nedvességtartalom ellenőrzésére. Összehasonlítva a lezárt egység cseréjét szolgáló vágással és keményforrasztással, ez a módszer csökkenti a közeli szelepekre és szigetelésre nehezedő hőterhelést, különösen zsúfolt gépészeti helyiségekben. Mindazonáltal kis split rendszereken a lezárt kazetta cseréjének egyszerűsége gyorsabb és kevésbé hibás azon személyzet számára, akik nem rutinszerűen kezelnek kagylót.

Összehasonlító táblázat: Cserélhető mag vs

• Használjon héjat, ha ismételt szűrőcsere várható a tisztítás során.
• Válasszon zárt patronokat a rutin szervizintervallumokkal rendelkező kompakt rendszerekhez.
• Erős szennyeződés után ideiglenesen párosítson egy szívószárítót, majd távolítsa el.

folyékony vonal szűrő szárító nedvességjelző

Mit mond a mutató – és mit nem

A kémlelőüvegbe integrált nedvességjelző két gyors vizuális ellenőrzést tesz lehetővé: a buborékok jelenlétét a folyadékáramban és a hűtőközeg relatív szárazságát. A színes elem az árnyalat eltolásával reagál a nedvességszintre, így gyors „go/no-go” jelzést kínál a technikusok számára. Összehasonlítva azzal, hogy csak az evakuálási előzményekre vagy egyetlen vákuumleolvasásra hagyatkozunk, a jelző folyamatos visszajelzést ad működés közben és szervizesemények után. Ez azonban nem laboratóriumi műszer; a hőmérséklet, az olaj típusa és a megvilágítás befolyásolhatja az érzékelést. Éppen ezért a legjobb a mért túlhűtéssel és túlhevítéssel kombinálva a rendszer állapotának ellenőrzésére.

Színek értelmezése és határozott cselekvés

Mielőtt intézkedne, győződjön meg arról, hogy a mutató referenciatáblázata az adott telepített elemre vonatkozik. Általános munkafolyamatként ellenőrizze a folyadékvezeték hőmérsékletét és nyomását, számítsa ki a túlhűtést, majd olvassa le a színt. Ha a jelző „nedves” állapotot mutat, miközben a túlhűtés alacsony, és buborékok jelennek meg, akkor a rendszer valószínűleg villanógázt és felesleges nedvességet is tartalmaz – cserélje ki a folyadékvezetékes szárítót, és ürítse ki újra. Ha a mutató a „száraz” felé mutat, de a buborékok továbbra is fennállnak, összpontosítson a túlhűtésre és az esetleges korlátozásra. Az egyetlen tünet alapján való találgatáshoz képest ez a kombinált megközelítés lerövidíti a hibaelhárítási időt és csökkenti az ismételt látogatások számát.

Bubble Clues vs hamis pozitívumok

A buborékok jelenthetik a nem megfelelő túlhűtésből, korlátozásból vagy egyszerűen az indításkor vagy közvetlenül a forrógázos leolvasztás utáni megfigyelésből származó gázt. A kémlelőüvegen lévő meleg környezet is befolyásolhatja a látottakat. Az állandó terhelés melletti stabil, buborékmentes áramláshoz képest a tranziensek során fellépő időszakos hab kevésbé aggasztó. Ha a buborékok egybeesnek a nedves indikátorral, először kezelje nedvességproblémaként; ha a jelző száraz, de buborékok maradnak, vizsgálja meg az aláhűtést, a vevő szintjét és a kondenzátor teljesítményét.

Hivatkozási táblázat: Tipikus indikátorleolvasások

• Mindig hasonlítsa össze az indikátor leolvasását a mért túlhűtéssel és túlhevítéssel.
• A színek értékelésekor óvja a kémlelőüveget a közvetlen napfénytől.
• A szárító cseréje után új alapvonalként naplózza a jelző színét és a rendszermutatókat.

a hűtőközegszűrő szárító legjobb elhelyezése a sorban

Liquid-Line elhelyezési elvek

A folyadékvezetékes szűrőszárító legáltalánosabb állandó helye a kondenzátor (vagy vevőegység, ha van) után és a tágulási eszköz előtt található. Ez az elrendezés megvédi az adagolókészüléket a részecskéktől, és biztosítja, hogy a hűtőközeg szárazon maradjon fojtás közben, megakadályozva a jégképződést a nyílásnál vagy a szelepnyílásnál. Összehasonlítva azzal, hogy a szárítót messze az áramlás irányába telepítik, a tágulási eszköz közelében történő elhelyezés csökkenti annak a csőnek a hosszát, amelybe a kiszáradás után új nedvesség kerülhet. Vevővel rendelkező rendszerekben sok technikus előnyben részesíti, hogy a szárítót a vevő kimeneténél szereljék fel, hogy kiszűrjék a raktárból kikerült dolgokat. Ha a rendszer több bővítőeszközt is tartalmaz, akkor ágonként egy dedikált szárító javíthatja a rugalmasságot és egyszerűsítheti a diagnosztikát.

Különleges esetek: hőszivattyúk és komplex rendszerek

A hőszivattyúk és a több üzemmódú rendszerek alapos gondolkodást igényelnek, mert a „folyadékvezeték” az üzemmóddal változik. A kétáramú szárító, amely olyan helyen van elhelyezve, ahol a fűtésben és a hűtésben is van folyadék, az áramlás irányától függetlenül fenntartja a védelmet. A sok elágazású VRF-stílusú rendszerekben a szárazabb elhelyezés gyakran a központi egység közelében van, további szűrőkkel vagy elágazó szűréssel, ahol magas a szennyeződés kockázata. Az egyetlen központi szárítóval összehasonlítva az elosztott védelem minimálisra csökkentheti a helyi meghibásodások hatását, és korlátozhatja a szolgáltatást az érintett ágra.

Üzembe helyezés és ellenőrzés lépései

A beszerelés után ellenőrizze a helyes elhelyezést úgy, hogy megméri a nyomásesést a szárítón a tervezett terhelés mellett, és ellenőrizze a stabil túlhűtést a tágulási eszköz bemeneténél. Ha túlzott a nyomásesés, akkor nagyobb egységre vagy áthelyezett pozícióra lehet szükség, kevesebb felfelé irányuló kanyarral. Ahhoz képest, hogy a marginális elrendezést nem javítjuk, az elhelyezés optimalizálása gyorsan megtérül a kevesebb kellemetlen hívás és az állandó kényelem révén. Ha kétségei vannak a tisztítási időszak során, szereljen be szervizszelepeket, amelyek lehetővé teszik a szárító ideiglenes áthelyezését vagy párhuzamos szárítókat; amint a rendszer stabilizálódik, távolítsa el az ideiglenes alkatrészeket, és állítsa vissza az állandó konfigurációt.

Elhelyezési lehetőségek összehasonlítása

• Tartsa az állandó folyadékvezetékes szárítót a lehető legközelebb a tágulási eszköz bemenetéhez.
• Használjon szervizszelepeket az ideiglenes tisztítószárítókhoz a későbbi eltávolítás megkönnyítése érdekében.
• Dokumentálja a szárítón mért nyomásesést a jövőbeni összehasonlításhoz.
